开源路由器

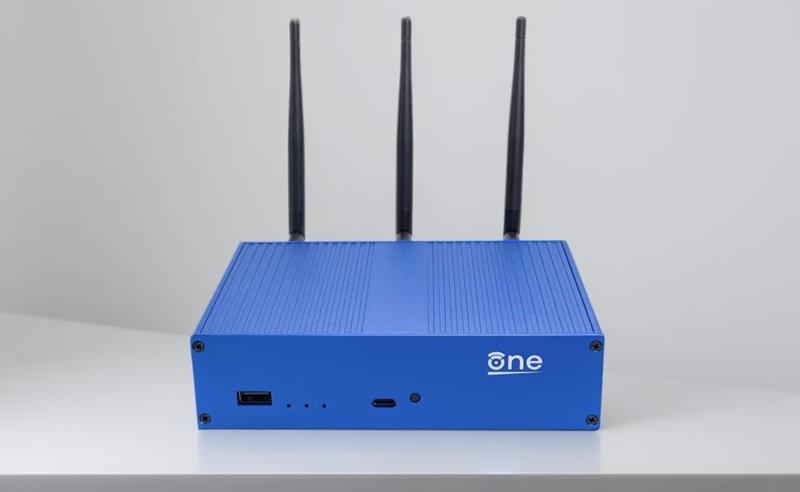

OpenWrt One/AP-24.XY 路由器板基于联发科MT7981B (Filogic 820) SoC和联发科MT7976C双频WiFi 6芯片组

OpenWrt 开源社区官方开发板
联发科 MT7981B (Filogic 820) 主控芯片
联发科MT7976C 双频 WiFI 6 芯片组 (2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz)
1 GB DDR4内存
1 x 2.5GbE 网络接口 and |1 x  千兆网络接口
256MB SPI NAND and 16 MB SPI NOR flash are used to make the board almost unbrickable
M.2 2242/2230 接口支持 NVMe SSD (PCIe gen 2 x1)
RTC 实时时钟支持
PoE 网络供电支持
MikroBUS 扩展模块插座
    OpenWrt One/AP-24.XY 路由器板基于联发科MT7981B (Filogic 820) SoC和联发科MT7976C双频WiFi 6芯片组设计,是OpenWrt开源社区官方第一块开发板


    OpenWrt One是一款基于联发科Filogic 810 SoC的设备,具有WiFi 6、双频、3×3/2×2、1 × 2.5 G WAN网络接口、1 个千兆LAN 网络接口、板载1GB DDR4 内存 、256 MiB NAND、16 MiB NOR、M.2 SSD接口和USB 2.0接口。
    OpenWrt one是第一块OpenWrt开源社区的官方开发板。并与香蕉派开源社区(Banana  Pi )合作设计,Banana Pi 还将负责路由器板的制造和分销。OpenWrt One/AP-24。XY路由器也将为OpenWrt开源项目提供收入来源,例如,支付主办和OpenWrt会议的费用,香蕉派通过他们的分销网络出售该板,每售出一台设备,将指定用于OpenWrt的资金捐赠给软件自由保护协会(SDC)。

    关键特性
    • OpenWrt 官方开发板

    • 联发科 MT7981B (Filogic 820) SoC主控芯片

    • 联发科MT7976C 双频 WiFI 6 芯片组  (2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz)

    • 1GB DDR4 内存

    • 1 x 2.5GbE 网口和  1 x 千兆网口

    • 256 MB SPI NAND 和 16 MB SPI NOR flash 保证板载系统的不可破法性。

    • M.2 2242/2230 接口支持 NVMe SSD (PCIe gen 2 x1)

    • RTC 实时时钟

    • PoE 网络供电支持(可选)

    • MikroBUS 扩展模块插座

    硬件接口示意图:



    硬件规格:

    SoC主控

    联发科 MT7981B (Filogic 820) 双核 Cortex-A53 处理器 @ 1.3 GHz主频

    内存

    1GB DDR4

    存储

    256 MB SPI NAND 闪存用于 U-boot 和 Linux系统

    16 MB SPI NOR 闪存,用于写保护(默认)恢复引导加载程序(可以通过跳线启用重新刷新)

    使用两种类型的闪存设备使板子几乎坚不可摧

    M.2 2242/2230 接口支持 NVMe SSD 硬盘(PCIe gen 2 x1)

    网络

    1 x 2.5GbE RJ45 端口

    1 x 千兆RJ45 端口

    双频 WiFI 6 无线网络由 MediaTek MT7976C 支持(2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz)

    3x MMCX 天线接口

    USB接口

    1x USB 2.0 Type-A 主机端口

    使用 Holtek HT42B534-2 UART 转 USB 芯片的 USB Type-C(设备、控制台)端口

    扩展

    MikroBUS 扩展模块插座

    调试

    通过 USB-C 端口或 3 针接头连接的控制台,用于主 SoC 的 10 针 JTAG/SWD 接头

    RTC实时时钟

    支持板载 RTC 实时时钟

    其他

    重置和用户按钮

    启动选择开关:NAND(常规)或NOR(恢复)

    2x PWM LED、2x 以太网 LED(GPIO 驱动)

    EM6324 外部硬件看门狗

    NXP PCF8563TS (I2C) RTC,带 CR1220 纽扣电池备用电池座

    供电


       USB-C 端口上的 15V USB-PD

    通过 Banana Pi RT5040  模块可选 802.3at/af PoE网络供电

    尺寸


    148 x 100.5 mm 兼容 Banana Pi BPI-R4 外壳设计

    认证

    FCC/CE/RoHS 证书


    在线wiki开发文档: https://docs.banana-pi.org/zh/OpenWrt-One/BananaPi_OpenWrt-One
